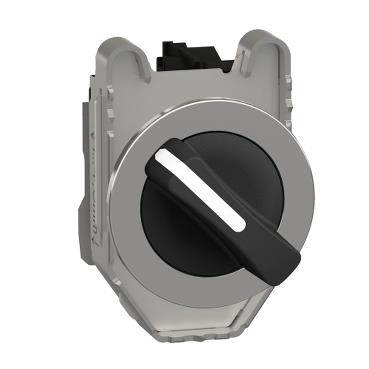

Schneider XB4FJ21 Selektör Anahtarı

Schneider Electric tarafından üretilen Schneider XB4FJ21 Selektör Anahtarı, endüstriyel otomasyon ve kontrol sistemlerinde güvenilir bir çözüm sunar. Bu ürün, endüstriyel kullanım için yüksek performans ve dayanıklılık sunan tasarımıyla dikkat çekmektedir.

Ana Özellikler:

• Ürün Serisi: Harmony XB4
• Ürün Tipi: Selektör Anahtarı
• Ürün Grubu: XB4F
• Şev Malzemesi: Krom kaplı metal
• Montaj Çapı: 30 mm
• Operatör Tipi: Merkeze yaylı kurma
• Operatör Profili: Uzun kol
• Operatör Konum Bilgisi: 2 konum, sabit
• Kontak Tipi ve Düzenleme: 1 NA (Normalde Açık)
• Kontak İşlemi: Yavaş kesen
• Bağlantılar - Terminaller: Vida kelepçesi terminalleri, <= 2 x 1,5 mm² kablo uçlu; Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz

Tamamlayıcı Özellikler:

• Yükseklik: 50 mm
• Genişlik: 36,6 mm
• Derinlik: 70 mm
• Terminallerin Açıklaması ISO n°1: (23-24)NO
• Ürün Ağırlığı: 0,105 kg
• Yüksek Basınçlı Rondelaya Direnç: 7000000 Pa -de 55 °C, mesafe: 0,1 m
• Sabitleme Merkezi: 40 x 50 mm (1...6 mm ince panel)
• Sabitleme Modu: Vidalarla
• Kontak Kullanımı: Standart kontaklar
• Pozitif Açıklık: Olmadan
• Tork Değeri: 0,14 N.m Elektrik durumu değişimi YOK
• Mekanik Dayanıklılık: 1000000 döngü
• Sıkma Torku: 0,8…1,2 N.m (IEC 60947-1)
• Vida Başının Şekli: Çapraz ile uyumludur Philips no 1 tornavida; Çapraz ile uyumludur pozidriv No 1 tornavida; Slotlu ile uyumludur düz Ø 4 mm tornavida; Slotlu ile uyumludur düz Ø 5,5 mm tornavida
• Kontak Malzemesi: Gümüş alaşım (Ag/Ni)
• Kısa Devre Koruması: 10 A kartuş sigortası tip gG (IEC 60947-5-1)
• [Ith] Klasik Açık Hava Termik Akımı: 10 A (IEC 60947-5-1)
• [Ui] Nominal Yalıtım Voltajı: 600 V (kirlilik derecesi 3) (IEC 60947-1)
• [Uimp] Nominal Darbe Dayanım Voltajı: 6 kV (IEC 60947-1)
• [Ie] Nominal Çalışma Akımı: 3 A -de 240 V, AC-15, A600; 6 A -de 120 V, AC-15, A600; 0,1 A -de 600 V, DC-13, Q600; 0,27 A -de 250 V, DC-13, Q600; 0,55 A -de 125 V, DC-13, Q600; 1,2 A -de 600 V, AC-15, A600 (IEC 60947-5-1)

Ortam Koşulları:

• Koruyucu Bakım: TH
• Depolama Ortam Sıcaklığı: -40…70 °C
• Nominal Çalışma Ortam Sıcaklığı: -40…70 °C
• Aşırı Gerilim Kategorisi: Sınıf I (IEC 60536)
• IP Koruma Derecesi: IP66, IP67, IP69, IP69K (IEC 60529)
• IK Koruma Derecesi: IK04 (IEC 50102)
• Standartlar: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
• Ürün Sertifikaları: UL listeli, CSA, CCC, EAC
• Titreşim Direnci: 5 gn (f= 10…500 Hz) (IEC 60068-2-6); 2 mm, tepeden tepeye (f= 2…10 Hz) (IEC 60068-2-6)
• Darbe Dayanıklılığı: 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma (IEC 60068-2-27); 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma (IEC 60068-2-27); 25 gn (süre = 6 ms) için 1000 şok her eksende (IEC 60068-2-27)
