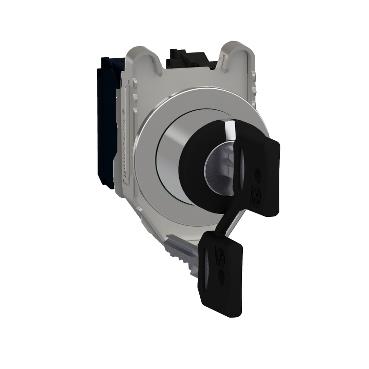

Schneider XB4FG03 - Gömülü Kilitli Kumanda Butonu

Schneider Electric'in Harmony XB4 serisinden olan XB4FG03 model gömme kilitli kumanda butonu, endüstriyel otomasyon ve kontrol sistemlerinde güvenli ve dayanıklı bir çözüm sunar.

Ana Özellikler

• Ürün Serisi: Harmony XB4
• Ürün Tipi: Selektör Anahtarı
• Ürün Grubu: XB4F
• Şev Malzemesi: Krom kaplı metal
• Sabitleme Bileziği Malzemesi: Zamak
• Montaj Çapı: 30,5 mm
• Sinyalleme Birimi Başlığı Biçimi: Yuvarlak
• Operatör Tipi: Sabit
• Operatör Profili: Siyah anahtar düğmesi
• Operatör Konum Bilgisi: 3 konum, ±45° sabit
• Kontak Tipi ve Düzenleme: 2 NA
• Kontak İşlemi: Yavaş kesen
• Bağlantılar - Terminaller: Vida kelepçesi terminalleri, <= 2 x 1,5 mm² kablo uçlu; Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz

Tamamlayıcı Özellikler

• Yükseklik: 47 mm
• Genişlik: 36,6 mm
• Derinlik: 100 mm
• Terminallerin Açıklaması ISO n°1: (13-14)NO, (23-24)NO
• Ürün Ağırlığı: 0,127 kg
• Yüksek Basınçlı Rondelaya Direnç: 7000000 Pa -de 55 °C, mesafe: 0,1 m
• Sabitleme Merkezi: 40 x 50 mm (1...6 mm ince panel)
• Sabitleme Modu: Vidalarla
• Kontak Kullanımı: Standart kontaklar
• Pozitif Açıklık: Olmadan
• Tork Değeri: 0,14 N.m Elektrik durumu değişimi YOK
• Mekanik Dayanıklılık: 1000000 döngü
• Vida Başının Şekli: Çapraz ile uyumludur Philips no 1 tornavida; Çapraz ile uyumludur pozidriv No 1 tornavida; Slotlu ile uyumludur düz Ø 4 mm tornavida; Slotlu ile uyumludur düz Ø 5,5 mm tornavida
• Kontak Malzemesi: Gümüş alaşım (Ag/Ni)
• Kısa Devre Koruması: 10 A kartuş sigortası tip gG (IEC 60947-5-1)
• [Ith] Klasik Açık Hava Termik Akımı: 10 A (IEC 60947-5-1)
• [Ui] Nominal Yalıtım Voltajı: 600 V (kirlilik derecesi 3) (IEC 60947-1)
• [Uimp] Nominal Darbe Dayanım Voltajı: 6 kV (IEC 60947-1)
• [Ie] Nominal Çalışma Akımı: 3 A -de 240 V, AC-15, A600; 6 A -de 120 V, AC-15, A600; 0,1 A -de 600 V, DC-13, Q600; 0,27 A -de 250 V, DC-13, Q600; 0,55 A -de 125 V, DC-13, Q600; 1,2 A -de 600 V, AC-15, A600 (IEC 60947-5-1)

Ortam Koşulları

• Koruyucu Bakım: TH
• Depolama Ortam Sıcaklığı: -40…70 °C
• Nominal Çalışma Ortam Sıcaklığı: -40…70 °C
• Aşırı Gerilim Kategorisi: Sınıf I (IEC 60536)
• IP Koruma Derecesi: IP66, IP67, IP69, IP69K (IEC 60529)
• IK Koruma Derecesi: IK06 (IEC 50102)
• Standartlar: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
• Ürün Sertifikaları: UL listeli, CSA, CCC, EAC
• Titreşim Direnci: 5 gn (f= 10…500 Hz) (IEC 60068-2-6); 2 mm, tepeden tepeye (f= 2…10 Hz) (IEC 60068-2-6)
• Darbe Dayanıklılığı: 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma (IEC 60068-2-27); 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma (IEC 60068-2-27); 25 gn (süre = 6 ms) için 1000 şok her eksende (IEC 60068-2-27)
